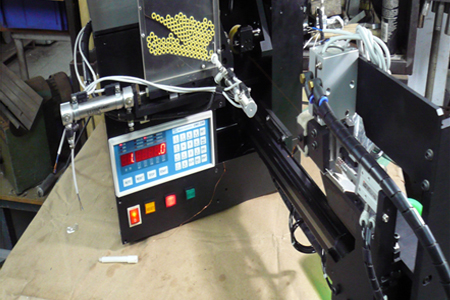

環形濾波線圈全自動繞線機 Model LC3 Automatic Toroidal Winding Machine
LC3- 全新的技術慨念.在環形繞線使用無儲線圈與直接繞線完成.使得產制小內徑環形濾波線圈.降低成本 .更新繞線概念. 創新環形繞線的新機種。
LC3- 可以纏繞最困難的小內徑環形濾波線圈。.降低生產工時與管理的費用. 與對人工依賴.並減少生產工時. 進而節省成本。
LC3- 使用親和的中文PLC控制系統和編輯程式.產生自動化結合.與單鍵啟動方式.減少工時。 採用後方鉤線技術.與後方進線與單股或多股進線系統. 不需預先裁剪漆包線的方式.直接繞線。快速生產。


特點說明

● 無儲線圈。不需預裁剪漆包線長度。不需儲線。直接繞線。多股線可併繞。
● 自動進料。自動下料。無需人力操作。 節省人力。

   規格
   Specification/ Capabilities
鐵心工作外徑：   4-12mm 繞線速度：   80 TPM / Sec. （Max）
鐵心最小內徑：   2.5mm 電源動力需求：   110V-220V (選項) 50/60 Hz
鐵心使用高度：   2-6mm 夾具控制系統：   步進馬達. 氣壓：10psi
漆包使用線徑：   0.12-0.45mm / Max (可多股線併繞) 繞線馬達：   DC交直流馬達1800 RPM
漆包使用長度：   300mm / Max 繞線機尺寸：   長100 x 寬35 x 高35 cm 淨重: 49 Kgs


標準配件:鉤針配件x1 鐵心夾具x1 線徑夾具x1. 進料盤x1. 退料夾具x1
鉤針尺寸
  #2 號針 (內徑2.5mm) 線徑尺寸:0.12-0.20mm     #3 號針 (內徑3.5mm) 線徑尺寸:0.15-0.35mm
  #4 號針 (內徑5.0mm) 線徑尺寸:0.18-0.45mm
鐵心夾具尺寸
  # 1 鐵心輪組(10.5mm) 鐵心外徑 4.0- 8mm        # 2 鐵心輪組(13.5mm) 鐵心外徑 6.5-12mm
線徑夾具尺寸
  # 1 小線徑夾具 0.12-0.25mm      # 2 大線徑夾具 0.25-0.45mm
