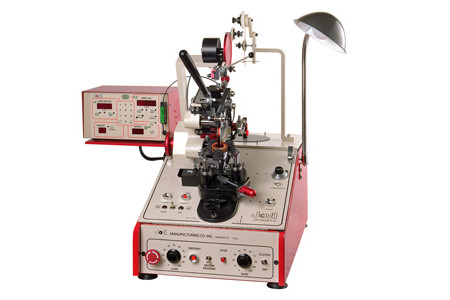

JV 100 BE-2 微電腦控制環形繞線機

規格與性能		主要特性及可選特性
最大線徑	#16 AWG (1.4mm)	▲獨立儲線速度及長度控制.
最小線徑	#46 AWG (0.05 mm)	▲獨立繞線速度及圈數控制，可預調圈數慢速啟動快速繞線及慢速停機.
最大成品外徑	4.0" (101.6mm)	▲儲線使用電子線性取線裝置 (英尺或米).
最小成品外徑	0.187" (4.7mm)	▲動力驅動鐵心旋轉並可自由反轉，空回控制到最小.
最小成品内徑	0.040" (1.0mm)	▲獨立旋鈕控制浮動驅動器保証鐵心在繞線過程中穩定.
最大成品高度	2.0" (50.3mm)	▲獨立旋鈕控制浮動驅動器保証鐵心在繞線過程中穩定.
繞線速度	可調式，最高 2000 tpm	▲可變線距控制.
線距	程式設定控制	▲可單向360°繞線及双向來回繞線.
分段繞線	程式設定控制	▲可繞双線.
累積式繞線	程式設定控制	▲電腦計數控制系统——可預設99段程序，最多含400條分項；LED顯示,内置式光纖感應器累積圈數；程序設定,生產數量統計,具穩定、可靠及精確度高等特質 .
減速	程式設定控制	▲可快速更換繞線機頭、鐵心滾輪及包帶機頭 .
加速	程式設定控制	▲包帶機頭操作控制機構 .
馬達	DC 1/2HP-7600 rpm 附制動器	▲鐵心自動回旋開關 .
電力需求	120v / 220v, 50-60Hz.	▲按鈕控制或脚踏開關控制 .
機器尺寸	37" x 37"x 42" (94 x 94 x 107 cm)
機器重量	200 lbs. (90 kg)

SMC-1 規格與主機附件

	Max Coil OD	Min Coil OD	Min Coil ID	Max Coil HT	Wire Size
4" QA Silder / 皮帶機頭	1.5 (38.0mm)	0.375 (10.0mm)	0.150 (3.8mm)	1.0 (25.4mm)	#18-#42awg (1.0-0.06mm)
6" QA Silder / 皮帶機頭	2.5 (63.5mm)	0.625 (15.8mm)	0.375 (10.0mm)	1.5 (38.0mm)	#18-#42awg (1.0-0.06mm)
7" QA Silder / 皮帶機頭	3.0 (76.0mm)	1.0 (25.4mm)	0.500 (12.7mm)	2.0 (50.8mm)	#22-#40awg (0.64 - 0.08mm)
4" 標準機頭	1.0 (25.4mm)	0.375 (10.0mm)	0.150 (3.8mm)	0.50 (12.7mm)	#22-#42awg (0.64 - 0.06mm)
4" 皮帶式機頭	2.5 (63.5mm)	0.625 (15.8mm)	0.375 (10.0mm)	1.5 (38.0mm)	#16-#26awg (1.40 - 0.40mm)
6" 皮帶式機頭	1.5 (25.4mm)	0.375 (10.0mm)	0.250 (6.0mm)	1.0 (25.4mm)	#16-#30awg (1.40 - 0.25mm)
7" 齒輪機頭	4.0 (101.6mm)	1.0 (25.4mm)	0.500 (12.7mm)	2.0 (50.8mm)	#16-#34awg (1.40 - 0.16mm)
7" 包帶機頭	4.0 (101.6mm)	0.750 (19.0mm)	0.625 (16.0mm)	2.0 (50.8mm)
微形機頭	0.375 (10.0mm)	0.187 (4.7mm)	0.040 (1.0mm)	0.250 (6.0mm)	#34-#46awg (.016 - 0.05mm)
2" 組合式機頭	0.375 (10.0mm)	0.187 (4.7mm)	0.075 (1.91mm)	0.156 (3.9mm)	#26-#40awg (0.40 - 0.08mm)
HC 滾輪	4.0 (101.6mm)	0.625 (15.8mm)	2.0 (50.8mm)
MC 滾輪	1.0 (25.4mm)	0.250 (6.0mm)	0.50 (12.7mm)
微型鐵心滾輪	0.50 (12.7mm)	0.187 (4.7mm)	0.25 (6.0mm)
快速釋放型HC滾輪	4.0 (101.6mm)	0.625 (15.8mm)	2.0 (50.8mm)
